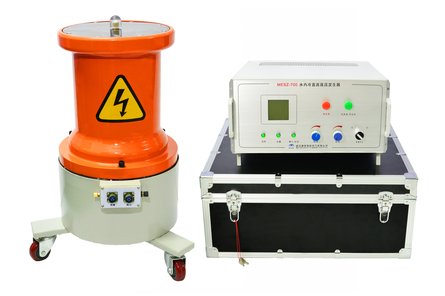

水内冷直流高压发生器价格

简介
  武汉摩恩提供水内冷直流高压发生器价格价格、水内冷直流高压发生器价格报价，产品选型，技术支持，水内冷直流高压发生器的设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用，该仪器采用中频倍压电路。率先应用更新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏。

一、水内冷直流高压发生器价格简介
水内冷直流高压发生器的设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用，设计制造的指导思想是以下几点：
1、由于大型水冷发电机绕组传导电流很大，在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器，无法升压。
2、目前国内的直流高压试验器输出电流一般都在10mA以内，输出电流200mA的高压发生器属于空白。
3、直流试验对一般高压电气设备而言，能发现其绝缘的贯穿性缺陷，而对电机来说，它能独特发现它的局部绝缘缺陷（定子线卷端部绝缘）这是其它试验无法替代的。
4、为能对水内冷发电机组的准确测量泄漏电流， 高压发生器特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，真正测到试品的电流。
该仪器采用中频倍压电路。率先应用zui新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏。
二、水内冷直流高压发生器价格工作原理框图：

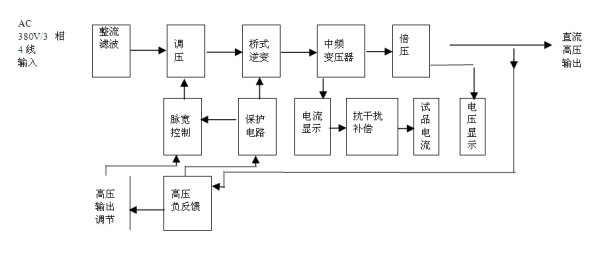

图1  水内冷直流高压发生器工作原理框图
三、水内冷直流高压发生器价格主要技术指标和参数

规范 kV/mA 技术参数	50/100	云顶彩票 50/120		60/150	云顶彩票 60/200		云顶彩票 80/200
云顶彩票 输出电压kV	50	50		60	云顶彩票 60		云顶彩票 80
云顶彩票 输出电流mA	100	云顶彩票 120		云顶彩票 150	200		200
云顶彩票 输出功率W	5000	云顶彩票 6000		云顶彩票 9000	云顶彩票 12000		云顶彩票 16000
电压测量误差	云顶彩票 ≤1.0% ±1个字
云顶彩票 电流测量误差	≤1.0% ±1个字
过压整定误差	云顶彩票 ≤1.0%
云顶彩票 纹波系数	≤3.0%
云顶彩票 电压稳定度	云顶彩票 ≤1.0%
云顶彩票 电源电压	云顶彩票 AC220V		AC380V（三相四线）
机箱重量	25.0kg		云顶彩票 25.0 kg			25.0kg
倍压重量	云顶彩票 45.0kg		65.0kg			70.0kg

四、水内冷直流高压发生器价格使用说明
（一）水内冷直流高压发生器价格面板

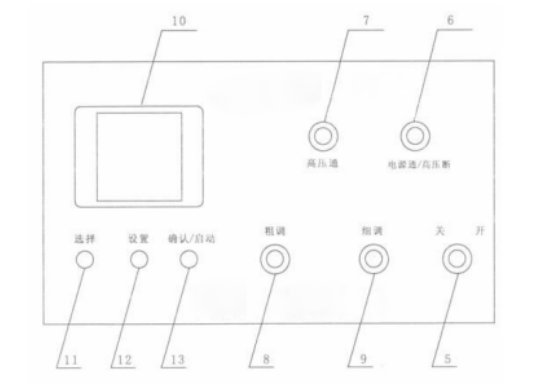

图2  机箱面板示意图

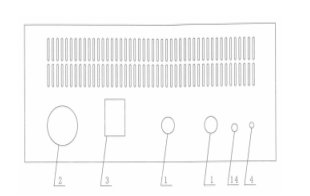

图3  机箱后板示意图
1、中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆插头上的红点对准插座上的红点顺时针方向转动到位即可。拆卸时只需逆时针转动电缆插头即可。
2、电源输入插头：将随机配置的电源线与电源输入插头相联。
3、电源熔丝。
4、接地端子：此接地端子与倍压笥接地端子及试品接地联接为一点后再与接地网相连。
5、电源开关：将此开关朝右边按下，电源接通，绿灯亮。反之为关断。
6、绿色灯按钮：绿灯亮表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮，红灯灭绿灯亮，高压回路切断.
7、红色带灯按钮：高压接通按钮、高压指示灯。在绿灯亮的状态下，按下红按钮后，红灯亮绿灯灭。表示高压回路接通。此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下红色按钮红灯亮绿灯仍亮，但松开按钮红灯灭绿灯亮，表示机内保护电路已工作，此时必须关机检查过压整定拨盘开关是否小于满量程的5%及有无其它故障后，再开机。
8、电压调节电位器：该电位器用粗调、细调两只多卷电位器顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。
9、160×160点阵显示屏。
10、“选择”键。
在绿灯状态，点击“选择”键，可以分别选择修改“过压整定”项、“计时”项数字位的数值。
点击“选择”键后，即有光标显示在“过压整定”项高位数字上。连续点击“选择”键，光标由高位数字向低位数字移动，并由“过压整定”项移位到“计时”项高位数字位。
11、“设置”键
在绿灯按钮亮状态。
点击“设置”键，即可修改“选择”键光标选中的数字位数值。
12、“确认/启动”键
（1）修改数值后，点击“确认/启动”键，确认被修改数值。
（2）无光标显示状态。点击“确认/启动”键，启动计时器计时。
13、泄漏电流测量插孔，（外接微安表）当需要对显示泄漏电流进行比较时用。
五、水内冷直流高压发生器价格故障检查与处理

序 号	云顶彩票 现     象	原   因	处   理
云顶彩票 1	电源开关接通后绿灯不亮且风扇不转	电源线开路 电源保险丝熔断	更换电源线 更换保险丝
云顶彩票 2	按红色按钮红灯不亮	云顶彩票 调压电位器未回零	云顶彩票 电位器回零
3	按红色按钮红灯亮 云顶彩票 绿灯不灭，手松开红灯灭。	保护动作过压保护整定小于5-10%（满量程）。	将数字拨盘开关整定到适当值
云顶彩票 4	云顶彩票 按红色按钮红灯亮，一升压红灯灭，绿灯亮。	高压输出端搭地试品短路	检查输出电缆检查被试品
5	云顶彩票 升压过程中红灯灭，绿灯亮	试品放电或击穿过压或过流保护动作	云顶彩票 检查被试品重新设置整定值
