变压器有载分接开关测试仪结构及面板说明

来源：amakpost.com    更新时间：2020-09-11

变压器有载分接开关测试仪结构及面板说明

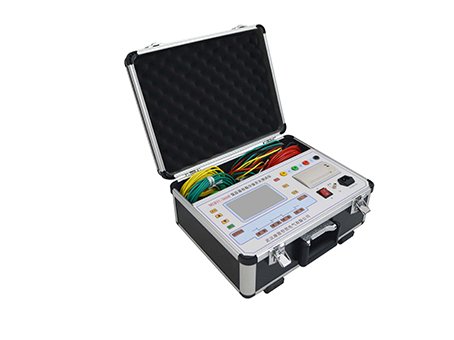

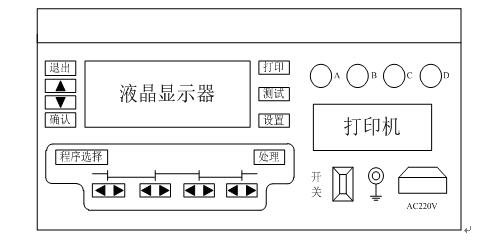

整个变压器有载分接开关测试仪由测量本体和标准行式打印机组成。其中测量本体采用独立机箱结构，具有抗震、防电磁干扰特性。仪器的操作面板如图1所示
1．打印机：本变压器有载分接开关测试仪采面版式前换纸SP-H4015PK型微型高速打印机，保证输出波形的精细平滑和测试结果的清晰。
2．显示器：本变压器有载分接开关测试仪配有240×128点大屏幕点阵式液晶显示器，控制器为T6963C，通过专用并行口与单片机相连，用于显示仪器的功能菜单、测量结果、参数设置、故障指示、波形曲线等。
3．键盘:变压器有载分接开关测试仪设功能键9个，即打印、测试、处理、设置、确认、上移、下移、退出、相序选择。还有四组光标移动键。
